# Stream Processing en mémoire

# avec HazelCast Jet

### Claire Villard

[![Twitter](images/twitter.png)](https://twitter.com/neur0nia) neur0nia

[![GitHub](images/github.png)](https://github.com/leneurone/hz-jet) leneurone/hz-jet

---

# Claire Villard

<div>
<table>
    <tr>
        <td class="logo"><a href="http://v3d.fr"><img src="images/v3d.png"></a></td>
        <td>Développeuse Java depuis 2011 <br/>
            Société V3D</td>
        <td class="portrait" rowspan="4">
            <img alt="Claire Villard" src="images/claire_villard.jpg"/>
        </td>
    </tr>
    <tr>
        <td class="logo"><a href="http://www.duchess-france.org/"><img src="images/duchess.png"></a></td>
        <td>Membre de Duchess France</td>
    </tr>
    <tr>
        <td class="logo"><a href="http://www.lyonjug.org/"><img src="images/lyonjug.png"></a></td>
        <td>Organisatrice du LyonJUG</td>
    </tr>
</table>
</div>

---

# Qu'est-ce qu'HazelCast IMDG ?

![HazelCast IMDG](images/hz.jpg)

* IMDG = In-Memory Data Grid, Grille de données en mémoire

* Stockage distribué de structures de données (`Map`, `List`, `AtomicLong`, ...)

* Calcul distribué sur ces structures

* Clustering

* Java-based

* Open-source

---

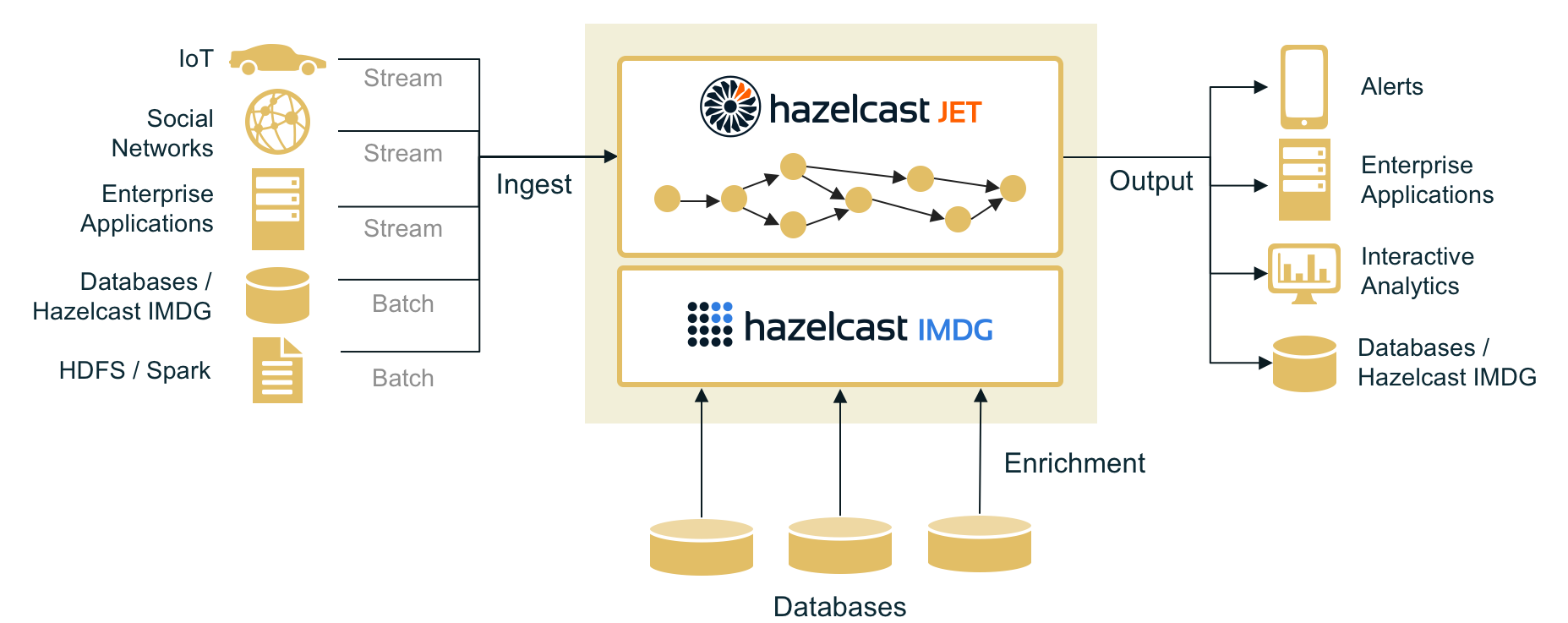

# Qu'est-ce qu'HazelCast Jet ?

![HazelCast Jet](images/jet.png)

* Solution de stream et batch processing basée sur HazelCast IMDG

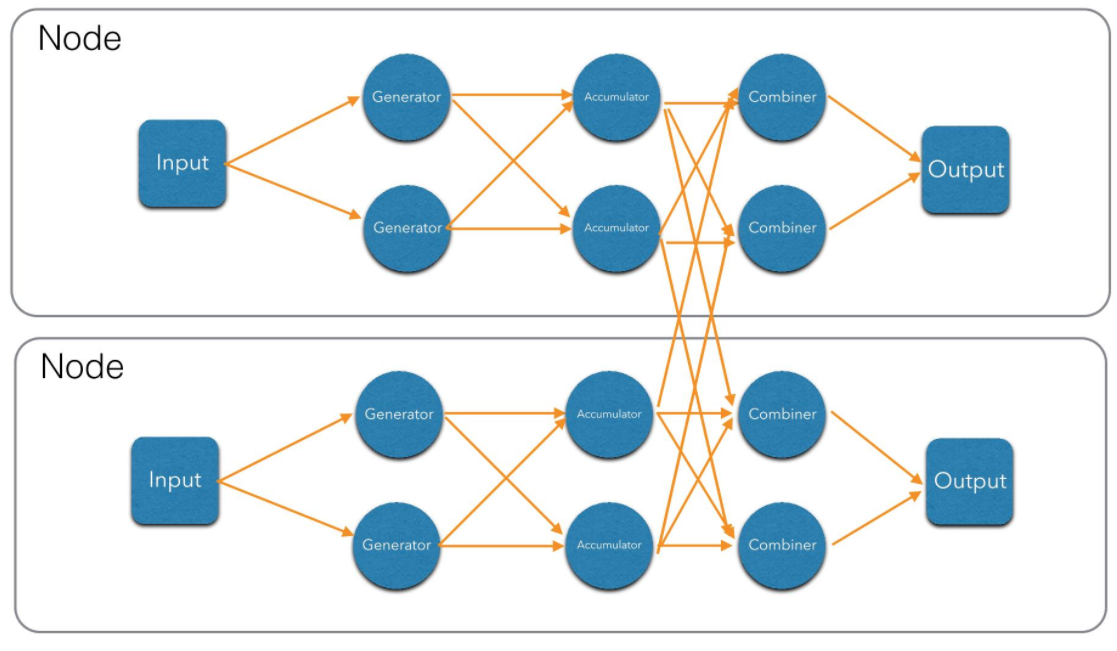

# Modélisation

* Utilise les graphes orientés acycliques (DAG, Directed Acyclic Graphs)

---

# Fonctionnalités

* Nombreuses entrées / sorties

* Faible latence

* Contrôle du débit

* _Sliding windows_

* Facilement extensible

* Tolérance aux crashs de noeuds avec redémarrage des jobs

* Garantie de traitement "au moins 1", "exactement 1" ou "au mieux" des messages

* Support cloud (Pivotal Cloud Foundry) et Docker

???

Entrées / sorties : streams (IOT, APIs, Kafka Streams, ...), clusters IMDG, databases, HDFS, files, ...

Sliding Windows: Calcul de valeurs aggrégées sur des fenêtres de temps glissantes, avec _watermark_ et Map-Reduce

---

# Roadmap

* Annoncé _production-ready_ depuis la v0.4 (juin 2017)

* v0.6.1 sortie le 3 mai 2018.

* 1.0 : prévue en 2018

* APIs instables jusqu'à la v1.0

v0.7 :

* Outils de diagnostic et de monitoring

* Scaling dynamique

* Rolling job updates

---

# En pratique

![DAG](images/dag.png)

---

# Pool de thread Java

```java
// Pool de threads Java
ExecutorService executor = Executors.newFixedThreadPool(nbCPUs * 2);

List<Future<?>> futureList = new ArrayList<>(NB_ITEMS);

for(String key : inputMap.keySet()) {
    futureList.add(executor.submit(new MetricLocalProcessor(hzInstance, key)));
}

for (Future<?> pendingResult : futureList) {
    pendingResult.get();
}
```

---

# Pool de thread Java

```java
public class MetricLocalProcessor implements Runnable {

private HazelcastInstance hzInstance;
	private String key;

@Override
	public void run() {
		IMap<Integer, Customer> customerMap = hzInstance.getMap(CUSTOMER_MAP_NAME);
		IMap<String, Metric> metricMap = hzInstance.getMap(SOURCE_MAP_NAME);
		IMap<Long, EnrichedMetric> outputMap = hzInstance.getMap(OUTPUT_MAP_NAME);
		IMap<Long, Metric> errorMap = hzInstance.getMap(ERROR_OUTPUT_MAP_NAME);

Metric metric = metricMap.get(key);
		Customer customer = customerMap.get(metric.getCustomerId());
		if (customer != null) {
			outputMap.set(metric.getTimestampMs(), new EnrichedMetric(metric, customer));
		} else {
			errorMap.set(metric.getTimestampMs(), metric);
		};
	}
}

```

---

# Pool de thread Java - Performances

* Intel® Core™ i7-5600U CPU @ 2.60GHz × 4

* 16Go RAM

* Fedora 26 64 bits

* JVM Oracle HotSpot 1.8.0_121

* Configuration d'HazelCast IMDG / Jet par défaut, 2 noeuds locaux

### Temps d'exécution - 1 million d'objets

Local Thread Pool (8 threads) : **90s**, soit environ **11 100 items / seconde**

???

Scalabilité :( :( :(

---

# HazelCast Processor

```java
// Création de l'instance Hazelcast avec la configuration par défaut
HazelcastInstance hzInstance = Hazelcast.newHazelcastInstance();

// création d'un thread pool au sein d'Hazelcast
IExecutorService executor = hzInstance.getExecutorService("enricherThreadPool");

// Execution du processeur sur chaque noeud du cluster
Map<Member, Future<Void>> pendingResults = executor.submitToAllMembers(new MetricEnrichmentIMDGProcessor());

// attente du résultat
for (Map.Entry<Member, Future<Void>> pendingResult : pendingResults.entrySet()) {
    pendingResult.getValue().get();
}
```

---

# HazelCast Processor

```java
public class MetricEnrichmentIMDGProcessor implements Callable<Void>, HazelcastInstanceAware, Serializable {

private HazelcastInstance hzInstance;

// [...]

@Override
	public Void call() {
		IMap<Integer, Customer> customerMap = hzInstance.getMap(CUSTOMER_MAP_NAME);
		IMap<String, Metric> metricMap = hzInstance.getMap(SOURCE_MAP_NAME);
		IMap<Long, EnrichedMetric> outputMap = hzInstance.getMap(OUTPUT_MAP_NAME);
		IMap<Long, Metric> errorMap = hzInstance.getMap(ERROR_OUTPUT_MAP_NAME);

for(String metricKey : metricMap.localKeySet()) {
			Metric metric = metricMap.get(metricKey);
			Customer customer = customerMap.get(metric.getCustomerId());
			if(customer != null) {
				outputMap.set(metric.getTimestampMs(), new EnrichedMetric(metric, customer));
			} else {
				errorMap.set(metric.getTimestampMs(), metric);
			}
		}
		return null;
	}
}
```

???

Utilisation d'un Callable pour pouvoir attendre le résultat.

Runnable = exécution asynchrone sans possibilité de savoir si elle est terminée

---

# HazelCast Processor - Performances

### Temps d'exécution - 1 million d'objets

**100s**, soit environ **10 000 items / seconde**

---

# Pipeline

```java
Pipeline p = Pipeline.create();
// Definition de la source de données de Customer
BatchStage<Map.Entry<Integer, Customer>> customerEntries = p.drawFrom(Sources.map(CUSTOMER_MAP_NAME));
// lecture de la source et enrichissement
BatchStage<EnrichedMetric> enrichedStage = p
        .drawFrom(Sources.<String, Metric>map(SOURCE_MAP_NAME))
        .hashJoin(customerEntries, JoinClause.joinMapEntries(Metric::getCustomerId), EnrichedMetric::new);
```

```java
// les données valides vont dans une Map de sortie
enrichedStage
        .filter((EnrichedMetric::isEnriched))
        .drainTo(Sinks.map(OUTPUT_MAP_NAME));
```

```java
// les données en erreur vont dans une Map d'erreur
enrichedStage
        .filter(enrichedMetric -> !enrichedMetric.isEnriched())
        .drainTo(Sinks.map(ERROR_OUTPUT_MAP_NAME));
```
```java
// Execution du pipeline et attente du résultat
jet.newJob(p).join();
```

???

Le fait de définir plusieurs opérations à une même étape crée un flux en Y.

Le chargement de la Map de Customer provoque sa lecture intégrale au démarrage et son stockage sous forme de table de hashage sur chaque noeud

Attention à la mémoire !

---

# Pipeline - Performances

### Batch processing - 1 million de `Metric`

Jet : **22s**, soit environ **45 400 items / seconde**

???

Rappel :

hazelcast processor = 100s

TP local : 90s

---

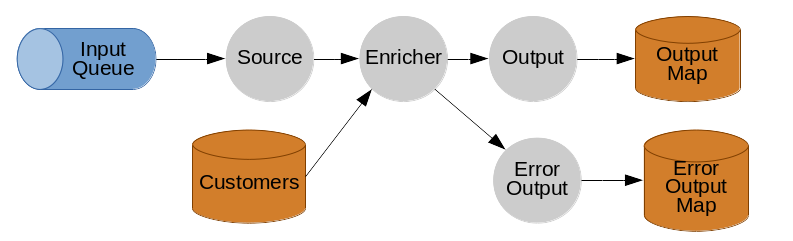

# Stream Processing

---

# Stream Processing

```java
public class QueuePoller extends AbstractProcessor {

// ...

@Override
	public boolean complete() {

Metric metric = inputQueue.poll(20, TimeUnit.MILLISECONDS);

if(metric != null) {
            // on envoie le message dans le pipeline de traitement
            tryEmit(metric);
        }

return false; // execution infinie tant que complete() retourne false
    }
}
```

???

Le poller bloque le thread sur la méthode `poll()`, il ne doit pas être coopératif pour ne pas bloquer d'autres threads.

Utilisation de la méthode `poll(long, TimeUnit)` pour pouvoir interrompre l'exécution avec `Future.cancel()`, ou un flag d'arrêt

La métrique est null si le timeout a expiré. Si on ne parvient pas à émettre l'évènement, on attend un peu et on retente.

Si le poller retourne `false` il sera rappelé par le moteur jusqu'à ce qu'il retourne `true` ou que le job soit arrêté.

---

# Stream processing

```java
Pipeline pipeline = Pipeline.create();
BatchStage<Map.Entry<Integer, Customer>> customerEntries = pipeline.drawFrom(Sources.map(CUSTOMER_MAP_NAME));

StreamStage<EnrichedMetric> enrichedStage = pipeline
        // Utilisation du poller pour lire la queue
        .<Metric>drawFrom(Sources.streamFromProcessor("source",
                ProcessorMetaSupplier.of(() -> new QueuePoller(SOURCE_QUEUE_NAME, STOP_FLAG_NAME), 1)))

.hashJoin(customerEntries, JoinClause.joinMapEntries(Metric::getCustomerId), EnrichedMetric::new);
```

[...]

```java
// On execute le graph sans attendre le résultat
Future<Void> job = jet.newJob(pipeline).getFuture();
```

---

# Stream processing - Performances

### Stream processing

Injection de `Metric` dans la queue et calcul de la latence totale

Latence moyenne : **2 ms**, latence max. sur 100 000 éléments : **27 ms**

---

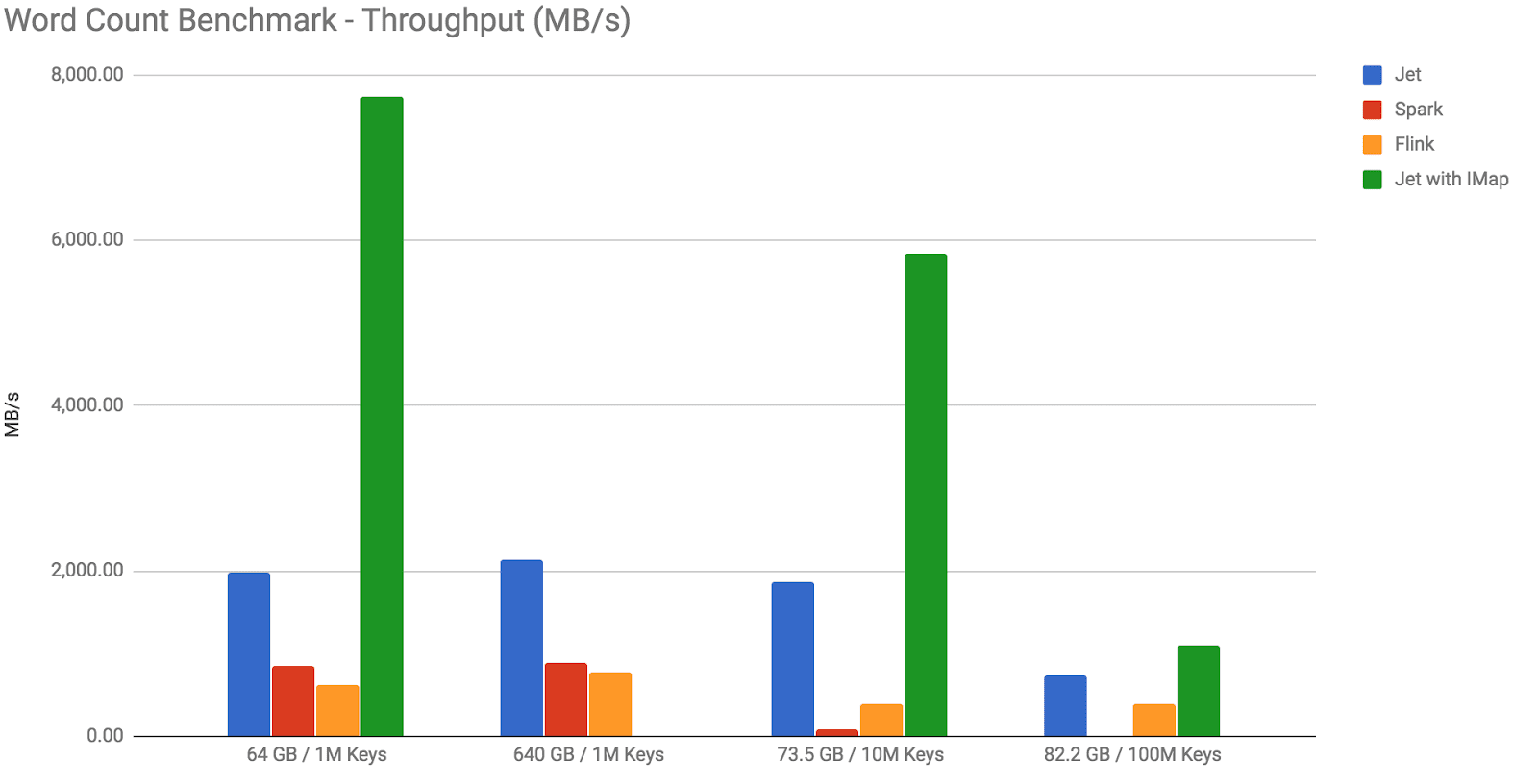

# Performances comparées - Throughput

???

Jet v0.4

---

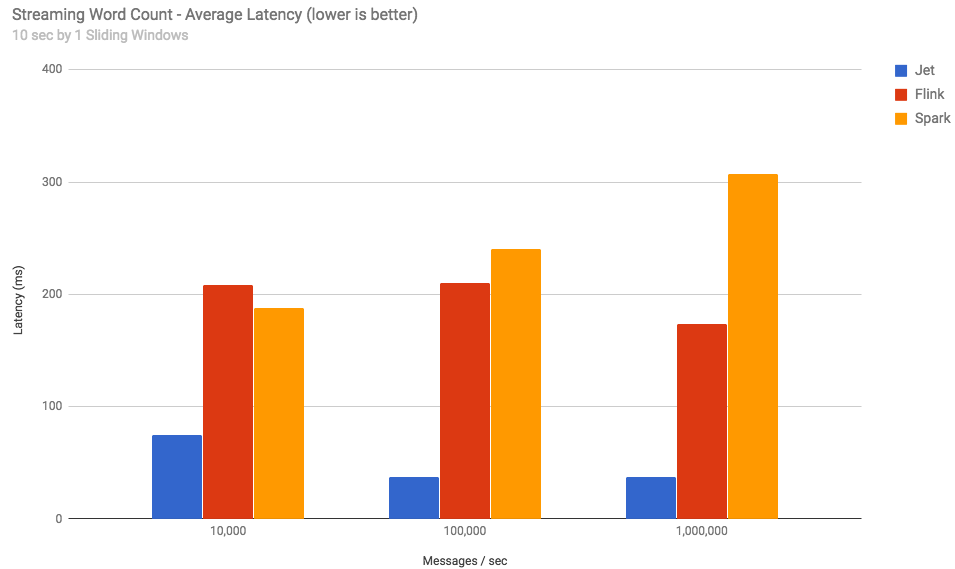

# Performances comparées - Latence

???

Jet v0.4

---

# Fenêtre glissante

```java
public class Metric {

// date de la métrique
	private long timestampMs;

// identifiant du client
	private int customerId;

// nombre d'appels passés
	private int numberOfCalls;

// nombre d'appels ayant échoué
	private int numberOfErrors;
}
```

Objectif : Connaître sur une fenêtre de temps glissante le nombre total d'appels et d'erreurs rencontrés par chaque client.

---

# Fenêtre glissante

```java
Pipeline pipeline = Pipeline.create();
pipeline.<Metric>drawFrom(Sources.streamFromProcessor("source",
                ProcessorMetaSupplier.of(() -> new QueuePoller(SOURCE_QUEUE_NAME, STOP_FLAG_NAME), 1)))

// ajoute des timestamps et des watermarks aux évènements
        .addTimestamps()

// détermine le type de fenêtre, sa largeur (1H) et sa fréquence de mise à jour (10 min)
        .window(WindowDefinition.sliding(TimeUnit.HOURS.toMillis(1), TimeUnit.MINUTES.toMillis(10)))

// les évènements doivent être groupés par Customer
        .groupingKey(Metric::getCustomerId)

// On aggrège à la fois le total et le nombre d'erreurs
        .aggregate(AggregateOperation
                .withCreate(DropCountAccumulator::new)
                .<Metric>andAccumulate((acc, item) -> acc.add(item.getNumberOfCalls(), item.getNumberOfErrors()))
                .andCombine(DropCountAccumulator::combine)
                .andDeduct(DropCountAccumulator::deduct)
                .andFinish(DropCountAccumulator::total)
        )
        .drainTo(Sinks.map(OUTPUT_MAP_NAME));
```

```java
Future<Void> job = jet.newJob(pipeline).getFuture();
```

---

# Fenêtre glissante

```java
.aggregate(AggregateOperation
    .withCreate(DropCountAccumulator::new)

// Integrer un nouvel item dans l'accumulateur
    // this.totalCount += newTotalCount; this.failedCount += newFailedCount;
    .<Metric>andAccumulate((acc, item) -> acc.add(item.getNumberOfCalls(), item.getNumberOfErrors()))

// combiner 2 accumulateurs
    // this.totalCount += that.totalCount; this.failedCount += that.failedCount;
    .andCombine(DropCountAccumulator::combine)

// retirer un accumulateur d'un autre (décalage de la fenêtre)
    // this.totalCount -= that.totalCount; this.failedCount -= that.failedCount;
    .andDeduct(DropCountAccumulator::deduct)

// extraire la valeur de l'accumulateur lorsque la fenêtre est figée
    // return new Result(totalCount, failedCount);
    .andFinish(DropCountAccumulator::total)
)

```

---

# Fenêtre glissante

Exemple de résultat :

<table class="window-result">
<tr><th>Date</th><th>ID Client</th><th>Nombre d'appels</th><th>Nombre d'erreurs</th></tr>
<tr><td>2018-05-29 20:10:00</td><td>3</td><td>124</td><td>46</td></tr>
<tr><td>2018-05-29 20:20:00</td><td>3</td><td>179</td><td>62</td></tr>
<tr><td>2018-05-29 20:30:00</td><td>3</td><td>223</td><td>71</td></tr>

```java
.window(WindowDefinition.sliding(TimeUnit.HOURS.toMillis(1), TimeUnit.MINUTES.toMillis(10)))
```

"Toutes les 10 minutes, donne les valeurs agrégées sur la dernière heure"

---

# Limitations

![HazelCast Jet](images/jet.png)

* Lisibilité des pipelines complexes

* API complexe (et instable)

* Supervision et monitoring

* _Production ready_ ?

---
